浮球壓力計

浮球壓力計

 介紹：

    浮球式壓力計是以壓縮空氣或氮?dú)庾鳛閴毫υ矗跃芨∏蛱幱诠ぷ鳡顟B(tài)時的球體下部的壓力作用面積為浮球有效面積的一種氣動負荷式壓力計。精密浮球置于筒形的噴嘴內部，專用砝碼通過砝碼架作用在球體的頂端，噴嘴內的氣壓作用在球體下部，使浮球在噴嘴內飄浮起來。當已知質量的專用砝碼所產生的重力與氣壓的作用力相平衡時，浮球式壓力計便輸出一個穩定而精確的壓力值。
     浮球壓力計主要用于計量室、實驗室以及生產或科學實驗環節作為壓力基準器使用，也有將浮球壓力計直接應用于高可靠性監測環節對當?shù)仄渌鼉x表的表決監測。浮球壓力計的精度等級為： 0.05級。


Y047型 浮球壓力計參數表

項目
參數
輸出壓力
0.001～0.25MPa
精度等級
±0.05%
工作溫度
15～30℃
溫度系數
1.7×10-5 /℃
額定氣壓
0.5MPa
最高氣壓
0.7MPa
最低氣壓
輸出的1.5倍(低于0.3時為0.3MPa)
耗氣量
額定氣源壓力時 ≤150 l/h
外形尺寸
380×240×260mm
重量
≈15kg

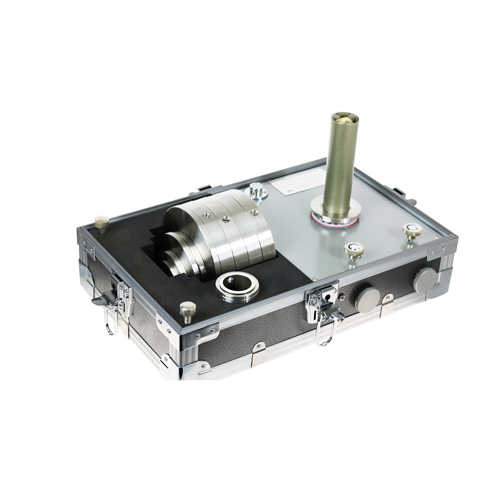

Y047型浮球壓力計外觀

Y047浮球壓力計
(圖一) Y047型浮球壓力計產品照片

Y047型 浮球壓力計標配砝碼參數表

砝碼名稱
砝碼標志
標配數量
標配砝碼
0.05MPa
4 塊
標配砝碼
0.02MPa
1 塊
標配砝碼
0.01MPa
2 塊
標配砝碼
0.005MPa
1 塊
標配砝碼
0.002MPa
1 塊
標配砝碼
0.001MPa
2 塊
短托架
0.001MPa
1 個
長托架
0.005MPa
1 個

Y055型、Y055A型 浮球壓力計參數表

項目
參數
Y055型
Y055A型
輸出壓力
0.005～0.6MPa
0.005～0.4MPa
精度等級
±0.05%
工作溫度
15～30℃
溫度系數
1.7×10-5 /℃
額定氣壓
0.9MPa
0.6MPa
最高氣壓
1MPa
最低氣壓
輸出的1.5倍(低于0.3時為0.3MPa)
耗氣量
額定氣源壓力時 ≤300 l/h
外形尺寸
380×240×260mm
重量
≈15kg
≈12kg


Y055型浮球壓力計外觀

Y055-Y055A
(圖二) Y055型、Y055A型 浮球壓力計品照片


Y055型 浮球壓力計標配砝碼參數表

砝碼名稱
砝碼標志
標配數量
Y055型
Y055A型
標配砝碼
0.05MPa
11 塊
7 塊
0.02MPa
1 塊
1 塊
0.01MPa
2 塊
2 塊
0.005MPa
1 塊
1 塊
砝碼托架
0.005MPa
1 個
1 個
